THK SHS-15
THK Rail: SHS-15
- Deze rail is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Hoogwaardig kwaliteit rails
- Speciaal voor SHS
- Leverbaar in diverse lengtes
Uitverkocht
Eigenschappen van deze profielrail
| Productcode: | 10131143 |
| Hoogte: | 15mm |
| Breedte: | 15mm , standaard |
| Gewicht: | 1,3kg / 1000 mm |
| Fabriekslengte: | 1600mm |
| Kleinste afstand tussen de gaten: | 6mm |
| Grootste afstand tussen de gaten: | 53mm |
| Afstand tussen boringen: | 60mm |
| Diameter: | 7,5mm |
| Demonteerbare wentellichamen: | kogels |
| Uitvoering: | standaard uitvoering |
| Serie: | serie 15 |
| Aantal loopbanen: | 4 |
| Tolerantie: | THK normale precisie |
| Temperatuurbereik: | -10 tot +100 °C |
| Bevestiging: | bevestiging bovenaan |
| Materiaal: | staal |
| Meegeleverde afsluitkap: | C4 |

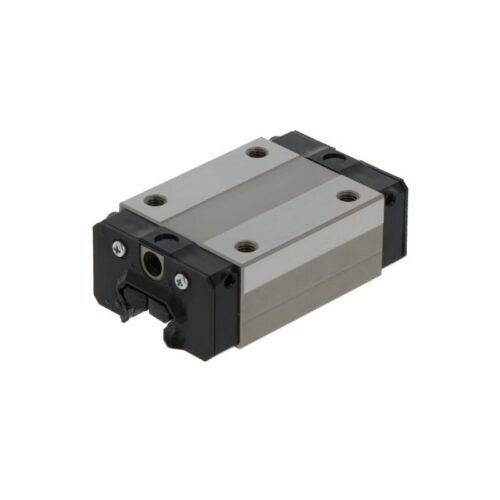

| Passende loopwagen: | SHS15 |
| Merk: | THK |
Informatie over Rail: SHS-15
De SHS-15 rail van het merk THK is een standaard rail leverbaar in verschillende lengtes.
Gerelateerde downloads
Hulp van een deskundige nodig?
Jammer genoeg is SHS-15 niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Over de SHS lineaire geleiding
De SHS serie profielrailgeleidingen zijn de meest gebruikte geleidingen van THK. Deze zijn voorzien van een kogelketting en leverbaar in verschillende loopwagenuitvoeringen.
De geleiding is voorzien van 4 kogelrijen onder een hoek van 45° die ervoor zorgen dat de SHS-serie in alle richtingen belastbaar is.
Kenmerken:
- Zeer goed belastbaar in alle richtingen met de daarbij behorende momenten
- Onderhoud kan oplopen tot wel 5.000 km . Dit is mede dankzij de kogelketting. Deze zorgt voor een betere smering
- Weinig slijtage vervuiling
- Relatief stille geleiding
- Consistente en soepele beweging over de gehele lengte
Leverbaar in verschillende uitvoeringen:
SHS-C: Standaard flenswagen
SHS-LC: Lange flenswagen
SHS-R: Standaard blokwagen
SHS-V: Lagere standaard blokwagen
SHS-LR: Standaard lange blokwagen
SHS-LV: Standaard lange lage blokwagen
RVS is ook leverbaar. Hierbij is de rail, het middenblok van de loopwagen en de ronde kogels gemaakt van roestvaststaal.
