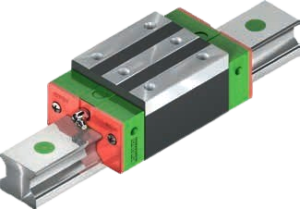

In de RG/QR serie lineaire geleiding van Hiwin zijn de kogels vervangen door rollen. Door de grotere loopvlakken van deze rollen is het draagvlak veel groter en treedt er minder snel vervorming op bij zware belasting.
Omdat het lineaire contactoppervlak vele malen groter is bij rollen vermindert de vervorming veroorzaakt door belasting enorm. Hierdoor heb je een extreem hoge stijfheid en belastbaarheid in alle richtingen. De lineaire geleidingen van de RG-serie zijn daarom bij uitstek geschikt voor gebruik in precisieproductie en hoge belastingen met een beperkte inbouwruimte.

Leverbare uitvoeringen:

• Blokwagen: leverbaar in de RGH en de QRH series waarbij de CA blokwagen een normale lengte heeft en de HA ongeveer 24% langer is.
• Flenswagen: leverbaar in de RGW en de QRW series waarbij de CC flenswagen een normale lengte heeft en de HC ongeveer 38% langer is.

Kenmerken:

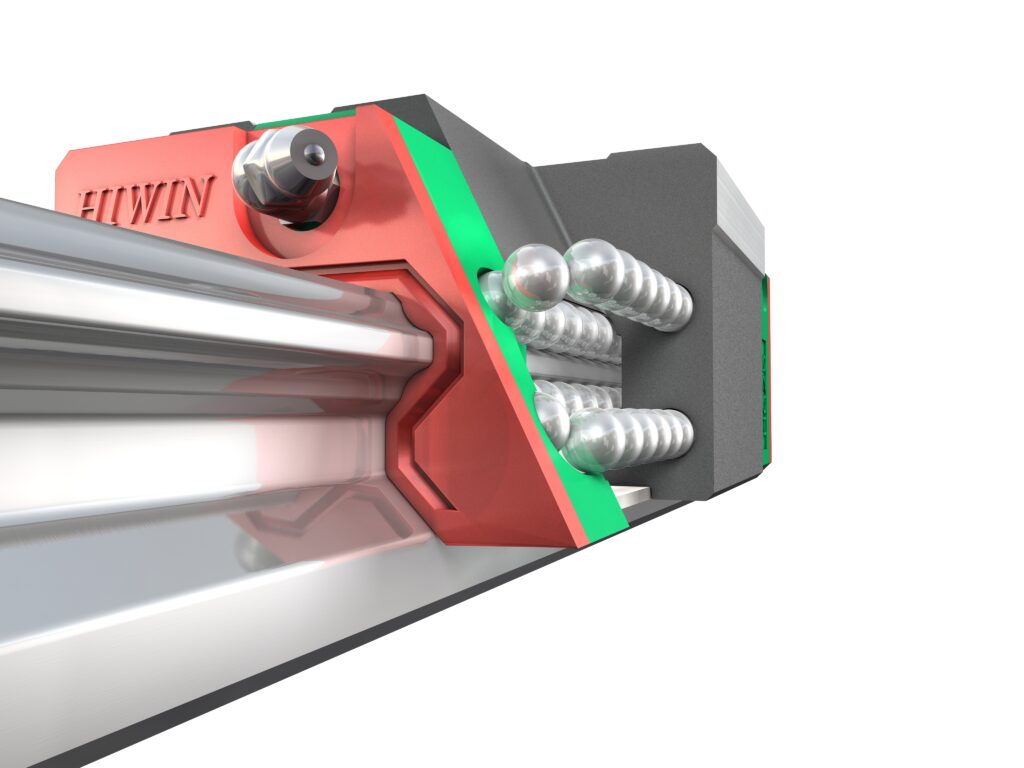

1. Kogelomloopgeleiding met vier kogelbanen
2. Contacthoek van 45° t.a.v. de kogelbanen
3. Kogelklemlijsten zorgen ervoor dat de kogels er niet uitvallen bij het demonteren van de wagen.
4. Meerdere soorten afdichtingen mogelijk.
5. Zes aansluitmogelijkheden voor smeernippels/smeeradapters.
6. SyncMotion-technologie ( QR-serie )

Voordelen:

• Uitwisselbaar en spelingsvrij.
• Zeer hoge draaggetallen
• soepel lopend, ook bij een hogere voorspanning
• Hoge belastbaarheid in alle richtingen.
• Betere gelijkloop eigenschappen(QR-serie).
• Onderhoudsarm (QR-serie).
• Stillere werking (QR-serie)
