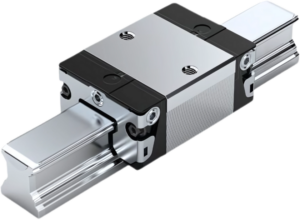

Bosch Rexroth R166229420 KWD-025 -SKS-C0-N-1 (SS)
Bosch Rexroth Loopwagen: R166229420 KWD-025 -SKS-C0-N-1 (SS)
- Deze loopwagen is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Bouwgrootte -25-
- Korte blokwagen
- Standaard hoogte en breedte.
- Precisieklasse: standaard (N)
- Voorspanning: geen, nagenoeg spelingsvrij (C0)
Uitverkocht
Eigenschappen van deze loopwagen
| Gewicht: | 0,35kg |
| Materiaal: | staal, kunststof |
| Afdichting: | eindafdichtingen |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | Bosch Rexroth normale precisieniveau |
| Bouwvorm: | blokwagen |
| Uitvoering: | korte, smalle uitvoering |
| Voorspanning: | zonder voorspanning |
| Soort wentellichaam: | kogels |
| Kogel-/rollenrijen: | tweerijig |
| Kogelketting: | zonder kogelketting |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Serie: | serie 25 |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R166229420 KWD-025 -SKS-C0-N-1 (SS)
Deze korte blokwagen heeft een bouwgrootte -25-. De wagen is al voorzien van smeervet en heeft geen kogelketting.
Artikelnummer fabrikant: R166229420
Code fabrikant: KWD-025-SKS-C0-N-1
Gerelateerde downloads
Alles over Bosch Rexroth
R166229420 KWD-025 -SKS-C0-N-1 (SS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Jammer genoeg is R166229420 KWD-025 -SKS-C0-N-1 (SS) niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
| Productkenmerken | |
|---|---|
| Version | Ball rail system |
| Nominal size [mm] | 25 |
| Format | SKS – slimline, short, standard height |
| Model | Super ball runner block |
| Material | Carbon steel |
| Preload class | C0 – Without preload (clearance) |
| Accuracy class | N – Normal |
| Seal | SS – Standard seal |
| Ball chain | Without ball chain (standard) |
| Self-aligning for compensation of misalignments | With self-alignment |
| Width of runner block [mm] | 48 |
| Length of runner block [mm] | 67 |
| Height of runner block [mm] | 29.9 |
| Height runner block with guide rail [mm] | 36 |
| Lubrication | With initial lubrication and preservation |
| Maximum dynamic load Fmax [N] | 4400 |
| Dynamic load capacity C100 [N] | 11400 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a stroke travel of 100,000 m according to DIN ISO 14728-1. |
| Maximum acceleration rate amax [m/s²] | 500 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 5 |
| Maximum permissible torsional moment Mt max [Nm] | 65 |
| Permissible ambient temperature (min. … max.) | -10 °C … +80 °C |
| Note: permissible ambient temperature (min. … max.) | 100°C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0.002 … 0.003 |
| Note: friction coefficient μ | Without friction of seal |
| Weight [kg] | 0.35 |
| Dynamic load capacity C50 [N] | 14400 |
| Note: dynamic load capacity C50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Dynamic torsional moment load capacity Mt50 [Nm] | 210 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 170 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a stroke travel of 100,000 m according to DIN ISO 14728-1. |

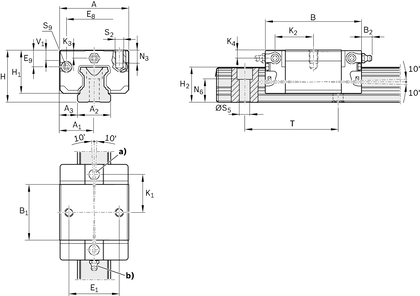

| Pitch T guide rail [mm] | 60 |
| Dimension A (profiled rail systems) [mm] | 48 |
| Dimension A1 (profiled rail systems) [mm] | 24 |
| Dimension A2 (profiled rail systems) [mm] | 23 |
| Dimension A3 (profiled rail systems) [mm] | 12.5 |
| Dimension B (profiled rail systems) [mm] | 67 |
| Dimension B tolerance (profiled rail systems) [mm] | +0.5 |
| Dimension B1 [mm] | 38.6 |
| Dimension E1 [mm] | 35 |
| Dimension E8 (profiled rail systems) [mm] | 38.3 |
| Dimension E9 (profiled rail systems) [mm] | 11.5 |
| Dimension H [mm] | 36 |
| Dimension H1 (profiled rail systems) [mm] | 29.9 |
| Dimension H2 with cover strip (profiled rail systems) [mm] | 24.45 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 24.25 |
| Dimension K1 (profiled rail systems) [mm] | 25.35 |
| Dimension K2 (profiled rail systems) [mm] | 26.5 |
| Dimension K3 (profiled rail systems) [mm] | 5.5 |
| Dimension K4 (profiled rail systems) [mm] | 5.5 |
| Dimension N3 (profiled rail systems) [mm] | 9 |
| Dimension N6 (profiled rail systems) [mm] | 15.2 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S2 (profiled rail systems) | M6 |
| Dimension S5 (profiled rail system) [mm] | 7 |
| Dimension S9 | M3x5 mm |
| Dimension S9 thread diameter (profiled rail systems) | M3 |
| Dimension S9 lead [mm] | 5 |
| Dimension T1 min [mm] | 13 |
| Dimension V1 [mm] | 7.5 |
