Bosch Rexroth R165341420 KWD-045 -FLS-C1-N-1 (CS)
Bosch Rexroth Loopwagen: R165341420 KWD-045 -FLS-C1-N-1 (CS)
- Voorraad: 233 stuks
€167,91 / stuk
excl. btw- Bouwgrootte -45-
- Lange flenswagen met een normale hoogte
- Precisieklasse: standaard (N)
- Voorspanning: lichte voorspanning (C1)
- Rondom standaard afdichtingen (SS)
Op voorraad
Eigenschappen van deze loopwagen
| Productcode: | 10130963 |
| Gewicht: | 4,475kg |
| Uitvoering: | lange uitvoering |
| Serie: | serie 45 |
| Kogelketting: | zonder kogelketting |
| Afdichting: | eindafdichtingen |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Voorspanning: | lichte voorspanning |
| Bouwvorm: | flenswagen |
| Tolerantie: | Bosch Rexroth normale precisieniveau |
| Soort wentellichaam: | kogels |
| Temperatuurbereik: | -10 tot +100 °C |
| Kogel-/rollenrijen: | tweerijig |
| Materiaal: | koolstofstaal |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R165341420 KWD-045 -FLS-C1-N-1 (CS)
Lange flenswagen met een standaard hoogte en een bouwgrootte -45-. Deze loopwagen is voorgesmeerd met Dynalub 150 en is niet voorzien van een kogelketting. Goede stijfheid voor lift-off en zijwaartse belasting dankzij twee extra montageschroefgaten in het midden van de loopwagen. Geschikt voor alle profielrails van de serie SNS en SNO. Optioneel leverbaar met andere voorspanningen en bijvoorbeeld een meetsysteem. Zeer goed bestand tegen draaimomenten.
Artikelnummer: R165341420
Artikelnaam: KWD-045 -FLS-C1-N-1 (CS)
Gerelateerde downloads
Kies de juiste loopwagen
Weet je niet zeker of de R165341420 KWD-045 -FLS-C1-N-1 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R165341420 KWD-045 -FLS-C1-N-1 (CS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R165341420 KWD-045 -FLS-C1-N-1 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
| Productkenmerken | |
|---|---|
| Nominal size [mm] | -45- |
| Format | FLS – flange, long, standard height |
| Type of construction | High-precision ball runner block |
| Ball chain | Without ball chain (standard) |
| Material (profiled rail systems) | Carbon steel |
| Preload class | C1 – Low preload |
| Accuracy class | N – Normal |
| Seal | SS – Standard seal |
| Self-aligning for compensation of misalignments | Without self-alignment |
| Width of runner block [mm] | 120 |
| Length of runner block [mm] | 174.1 |
| Height of runner block [mm] | 50.3 |
| Height runner block with guide rail [mm] | 60 |
| Lubrication | With initial lubrication and preservation |
| Dynamic load capacity C [N] | 111000 |
| Footnote dynamic load capacity C | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Static longitudinal moment load capacity ML0 [Nm] | 4660 |
| Static torsional moment load capacity Mt0 [Nm] | 5120 |
| Max. acceleration amax [m/s²] | 500 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 5 |
| Dynamic torsional moment load capacity Mt [Nm] | 3010 |
| Dynamic torsional moment load capacity Mt footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Dynamic longitudinal moment load capacity ML [Nm] | 2730 |
| Dynamic longitudinal moment load capacity ML footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Static load capacity C0 [N] | 190000 |
| Version | Ball rail system |
| Permissible ambient temperature | – 10 °C … + 80 °C |
| Footnote permissible ambient temperature (min … max) | 100°C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0,002 … 0,003 |
| Footnote friction coefficient μ | Without friction of seal |
| Weight [kg] | 4.46 |
| Pitch T guide rail [mm] | 105 |

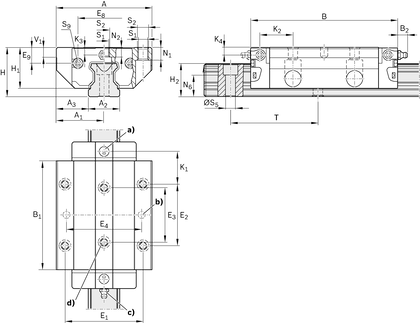

| Dimension A (profiled rail systems) [mm] | 120 |
| Dimension A1 (profiled rail systems) [mm] | 60 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension A3 (profiled rail systems) [mm] | 37.5 |
| Dimension B (profiled rail systems) [mm] | 174.1 |
| Dimension B tolerance (profiled rail systems) [mm] | +0.5 |
| Dimension B1 [mm] | 133.5 |
| Dimension E1 (profiled rail systems) [mm] | 100 |
| Dimension E2 (profiled rail systems) [mm] | 80 |
| Dimension E3 (profiled rail systems) [mm] | 60 |
| Dimension E8 (profiled rail systems) [mm] | 69.8 |
| Dimension E9 (profiled rail systems) [mm] | 20.9 |
| Dimension H (profiled rail system) [mm] | 60 |
| Dimension H1 (profiled rail systems) [mm] | 50.3 |
| Dimension H2 with cover strip (profiled rail systems) [mm] | 40.15 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 39.85 |
| Dimension K1 (profiled rail systems) [mm] | 35.5 |
| Dimension K2 (profiled rail systems) [mm] | 37.5 |
| Dimension K3 (profiled rail systems) [mm] | 8.2 |
| Dimension K4 (profiled rail systems) [mm] | 8.2 |
| Dimension N1 (profiled rail systems) [mm] | 15 |
| Dimension N2 (profiled rail systems) [mm] | 12.4 |
| Dimension N6 (profiled rail systems) [mm] | 23.5 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S1 (profiled rail systems) [mm] | 10.4 |
| Dimension S2 (profiled rail systems) | M12 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension S9 | M4x7 mm |
| Dimension S9 thread diameter (profiled rail systems) | M4 |
| Dimension S9 lead [mm] | 7 |
| Dimension T1 min (profiled rail systems) [mm] | 18 |
| Dimension V1 [mm] | 10 |
