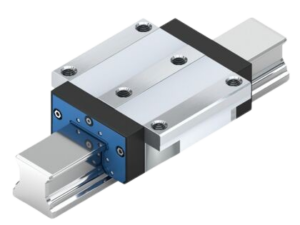

Bosch Rexroth R165159410 KWC-055 -FNS-C0-N-2 (CS)
Bosch Rexroth Loopwagen: R165159410 KWC-055 -FNS-C0-N-2 (CS)
- Voorraad: 1 stuk
€227,04 / stuk
excl. btw- Bouwgrootte -55-
- Flenswagen
- Standaard lengte en hoogte
- Voorspanning: geen (C0), spelingsvrij
- precisieklasse: standaard (N)
- Voorzien van de standaard afdichtingen (SS)
Op voorraad
Eigenschappen van deze loopwagen
| Gewicht: | 5,2kg |
| Afdichting: | eindafdichtingen |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | Bosch Rexroth normale precisieniveau |
| Bouwvorm: | flenswagen |
| Uitvoering: | standaard uitvoering |
| Voorspanning: | zonder voorspanning |
| Soort wentellichaam: | kogels |
| Kogel-/rollenrijen: | tweerijig |
| Kogelketting: | zonder kogelketting |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Serie: | serie 55 |
| Materiaal: | koolstofstaal |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R165159410 KWC-055 -FNS-C0-N-2 (CS)
Flenswagen met een bouwgrootte -55- gemaakt van koolstofstaal. De kogelomloopwagen heeft geen voorspanning en is nagenoeg spelingsvrij. De loopwagen is niet voorgesmeerd en alleen voorzien van conserveringsolie.
Artikelnummer fabrikant: R165159410
Artikelcode fabrikant: KWC-055-FNS-C0-N-2
Gerelateerde downloads
Kies de juiste loopwagen
Weet je niet zeker of de R165159410 KWC-055 -FNS-C0-N-2 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R165159410 KWC-055 -FNS-C0-N-2 (CS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R165159410 KWC-055 -FNS-C0-N-2 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
KWC-055-FNS-C0-N-2
| Productkenmerken | R165159410 |
|---|---|
| Version | Ball rail system |
| Nominal size [mm] | 55 |
| Format | FNS – flange, normal, standard height |
| Model | Heavy-duty ball runner block |
| Material | Carbon steel |
| Preload class | C0 – Without preload (clearance) |
| Accuracy class | N – Normal |
| Seal | SS – Standard seal |
| Ball chain | Without ball chain (standard) |
| Self-aligning for compensation of misalignments | Without self-alignment |
| Width of runner block [mm] | 140 |
| Length of runner block [mm] | 159 |
| Height of runner block [mm] | 57 |
| Height runner block with guide rail [mm] | 70 |
| Lubrication | With preservation and without initial lubrication |
| Dynamic load capacity C100 [N] | 109000 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a stroke travel of 100,000 m according to DIN ISO 14728-1. |
| Maximum acceleration rate amax [m/s²] | 250 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 5 |
| Permissible ambient temperature (min. … max.) | -10 °C … +80 °C |
| Note: permissible ambient temperature (min. … max.) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0.002 … 0.003 |
| Note: friction coefficient μ | Without friction of seal |
| Weight [kg] | 5.02 |
| Dynamic load capacity C50 [N] | 137000 |
| Note: dynamic load capacity C50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Static load capacity C0 [N] | 174000 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 4390 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 3480 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a stroke travel of 100,000 m according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 5550 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 2920 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 2320 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a stroke travel of 100,000 m according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 3690 |

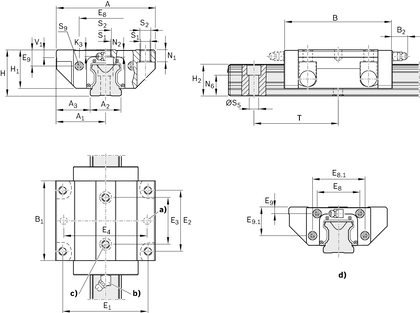

| Pitch T guide rail [mm] | 120 |
| Dimension A (profiled rail systems) [mm] | 140 |
| Dimension A1 (profiled rail systems) [mm] | 70 |
| Dimension A2 (profiled rail systems) [mm] | 53 |
| Dimension A3 (profiled rail systems) [mm] | 43.5 |
| Dimension B (profiled rail systems) [mm] | 159 |
| Dimension B tolerance (profiled rail systems) [mm] | +0.5 |
| Dimension B1 [mm] | 115.5 |
| Dimension E1 [mm] | 116 |
| Dimension E2 (profiled rail systems) [mm] | 95 |
| Dimension E3 (profiled rail systems) [mm] | 70 |
| Dimension E8 (profiled rail systems) [mm] | 80 |
| Dimension E9 (profiled rail systems) [mm] | 22.3 |
| Dimension H [mm] | 70 |
| Dimension H1 (profiled rail systems) [mm] | 57 |
| Dimension H2 with cover strip (profiled rail systems) [mm] | 48.15 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 47.85 |
| Dimension K3 (profiled rail systems) [mm] | 9 |
| Dimension N1 (profiled rail systems) [mm] | 18 |
| Dimension N2 (profiled rail systems) [mm] | 13.5 |
| Dimension N6 (profiled rail systems) [mm] | 29 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S1 (profiled rail systems) [mm] | 12.4 |
| Dimension S2 (profiled rail systems) | M14 |
| Dimension S5 (profiled rail system) [mm] | 16 |
| Dimension S9 | M5x8 mm |
| Dimension S9 thread diameter (profiled rail systems) | M5 |
| Dimension S9 lead [mm] | 8 |
| Dimension T1 min [mm] | 20 |
| Dimension V1 [mm] | 12 |
