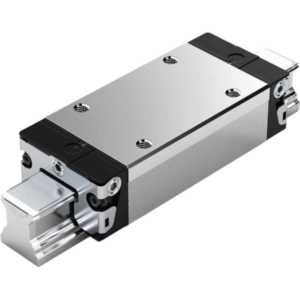

Bosch Rexroth R162371422 KWD-030 -SLS-C1-N-1 (CS)
Bosch Rexroth Loopwagen: R162371422 KWD-030 -SLS-C1-N-1 (CS)
- Deze loopwagen is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Bouwgrootte -30-
- Lange blokwagen met standaard hoogte
- Inclusief kogelketting
- Precisieklasse: normaal (N)
- Voorspanning: lichte voorspanning (C1)
Uitverkocht
Eigenschappen van deze loopwagen
| Productcode: | 10217669 |
| Gewicht: | 1,155kg |
| Afdichting: | eindafdichtingen |
| Bouwvorm: | blokwagen |
| Uitvoering: | smalle, lange uitvoering |
| Materiaal: | koolstofstaal |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R162371422 KWD-030 -SLS-C1-N-1 (CS)
Lange blokwagen voorzien van een kogelketting met een bouwgrootte -30-. Dankzij de kogelketting heeft de loopwagen minder smeermomenten nodig en is deze veel stiller. Deze wagen is geschikt voor alle profielrails van Bosch Rexroth uit de serie SNS en SNO. Af fabriek gesmeerd met Dynalub 510.
Nummer Bosch Rexroth: R162371422
Naam: KWD-030 -SLS-C1-N-1
Gerelateerde downloads
Alles over Bosch Rexroth
R162371422 KWD-030 -SLS-C1-N-1 (CS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Jammer genoeg is R162371422 KWD-030 -SLS-C1-N-1 (CS) niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
KWD-030 -SLS-C1-N-1
| Productkenmerken | R162371422 |
|---|---|
| Nominal size [mm] | 30 |
| Format | SLS – slimline, long, standard height |
| Type of construction | High-precision ball runner block |
| Ball chain | With ball chain |
| Material (profiled rail systems) | Carbon steel |
| Preload class | C1 – Low preload |
| Accuracy class | N – Normal |
| Seal | SS – Standard seal |
| Self-aligning for compensation of misalignments | Without self-alignment |
| Width of runner block [mm] | 60 |
| Length of runner block [mm] | 119.7 |
| Height of runner block [mm] | 35.35 |
| Height runner block with guide rail [mm] | 42 |
| Lubrication | With initial lubrication and preservation |
| Dynamic load capacity C [N] | 43800 |
| Footnote dynamic load capacity C | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Static longitudinal moment load capacity ML0 [Nm] | 1010 |
| Static torsional moment load capacity Mt0 [Nm] | 1080 |
| Max. acceleration amax [m/s²] | 500 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 5 |
| Dynamic torsional moment load capacity Mt [Nm] | 760 |
| Dynamic torsional moment load capacity Mt footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Dynamic longitudinal moment load capacity ML [Nm] | 710 |
| Dynamic longitudinal moment load capacity ML footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Static load capacity C0 [N] | 62200 |
| Version | Ball rail system |
| Permissible ambient temperature | 0 °C … + 80 °C |
| Footnote permissible ambient temperature (min … max) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0,002 … 0,003 |
| Footnote friction coefficient μ | Without friction of seal |
| Weight [kg] | 1.16 |
| Pitch T guide rail [mm] | 80 |

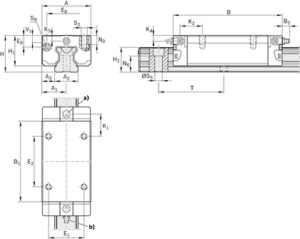

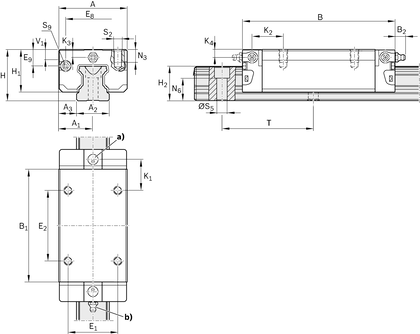

| Dimension A (profiled rail systems) [mm] | 60 |
| Dimension A1 (profiled rail systems) [mm] | 30 |
| Dimension A2 (profiled rail systems) [mm] | 28 |
| Dimension A3 (profiled rail systems) [mm] | 16 |
| Dimension B (profiled rail systems) [mm] | 119.7 |
| Dimension B tolerance (profiled rail systems) [mm] | +0.5 |
| Dimension B1 [mm] | 89.4 |
| Dimension E1 (profiled rail systems) [mm] | 40 |
| Dimension E2 (profiled rail systems) [mm] | 60 |
| Dimension E8 (profiled rail systems) [mm] | 48.4 |
| Dimension E9 (profiled rail systems) [mm] | 14.6 |
| Dimension H (profiled rail system) [mm] | 42 |
| Dimension H1 (profiled rail systems) [mm] | 35.35 |
| Dimension H2 with cover strip (profiled rail systems) [mm] | 28.55 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 28.35 |
| Dimension K1 (profiled rail systems) [mm] | 21 |
| Dimension K2 (profiled rail systems) [mm] | 22.7 |
| Dimension K3 (profiled rail systems) [mm] | 6.05 |
| Dimension K4 (profiled rail systems) [mm] | 6.05 |
| Dimension N3 (profiled rail systems) [mm] | 12 |
| Dimension N6 (profiled rail systems) [mm] | 17 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S2 (profiled rail systems) | M8 |
| Dimension S5 (profiled rail system) [mm] | 9 |
| Dimension S9 | M3x5 mm |
| Dimension S9 thread diameter (profiled rail systems) | M3 |
| Dimension S9 lead [mm] | 5 |
| Dimension T1 min (profiled rail systems) [mm] | 16 |
| Dimension V1 [mm] | 7 |
