Bosch Rexroth R162212420 KWD-015 -SNS-C2-N-1 (CS)
Bosch Rexroth Loopwagen: R162212420 KWD-015 -SNS-C2-N-1 (CS)
- Deze loopwagen is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Bouwgrootte -15-
- Blokwagen
- Standaard hoogte, lengte en breedte
- Voorspanning: Gemiddeld (C2)
- Precisieklasse: Standaard (N)
Uitverkocht
Eigenschappen van deze loopwagen
| Gewicht: | 0,18kg |
| Uitvoering: | smalle uitvoering |
| Afdichting: | eindafdichtingen |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Voorspanning: | gemiddelde voorspanning |
| Bouwvorm: | blokwagen |
| Kogelketting: | zonder kogelketting |
| Tolerantie: | Bosch Rexroth normale precisieniveau |
| Soort wentellichaam: | kogels |
| Temperatuurbereik: | -10 tot +100 °C |
| Serie: | serie 15 |
| Kogel-/rollenrijen: | tweerijig |
| Materiaal: | koolstofstaal |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R162212420 KWD-015 -SNS-C2-N-1 (CS)

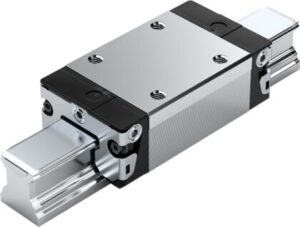

Blokwagen van Bosch Rexroth zonder kogelketting. Standaard afmetingen en wordt afgeleverd inclusief vet.
Fabrieksnummer: R162212420
Omschrijving: KWD-015-SNS-C2-N-1
Gerelateerde downloads
Alles over Bosch Rexroth
R162212420 KWD-015 -SNS-C2-N-1 (CS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Jammer genoeg is R162212420 KWD-015 -SNS-C2-N-1 (CS) niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
| Productkenmerken | |
|---|---|
| Nominal size [mm] | 15 |
| Format | SNS – slimline, normal, standard height |
| Type of construction | High-precision ball runner block |
| Material (profiled rail systems) | Carbon steel |
| Preload class | C2 – Medium preload |
| Accuracy class | N – Normal |
| Seal | SS – Standard seal |
| Ball chain | Without ball chain (standard) |
| Self-aligning for compensation of misalignments | Without self-alignment |
| Width of runner block [mm] | 34 |
| Length of runner block [mm] | 58.2 |
| Height of runner block [mm] | 19.9 |
| Height runner block with guide rail [mm] | 24 |
| Lubrication | With initial lubrication and preservation |
| Footnote dynamic load capacity C | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Max. acceleration amax [m/s²] | 500 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 5 |
| Dynamic torsional moment load capacity Mt footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Dynamic longitudinal moment load capacity ML footnote | Determination of the dynamic load capacities and load moments is based on a 100 000 m travel as per DIN ISO 14728-1. Often only 50 000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.26. |
| Footnote permissible ambient temperature (min … max) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0.002 … 0.003 |
| Footnote friction coefficient μ | Without friction of seal |
| Weight [kg] | 0.15 |
| Dynamic load capacity C50 [N] | 12400 |
| Dynamic load capacity C100 [N] | 9860 |
| Static load capacity C0 [N] | 12700 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 120 |
| Dynamic torsional moment load capacity Mt100 [Nm] | 95 |
| Static torsional moment load capacity Mt0 [Nm] | 120 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 86 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacity and load moments based on a travel of 50,000 m. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 68 |
| Static longitudinal moment load capacity ML0 [Nm] | 87 |
| Pitch T guide rail [mm] | 60 |

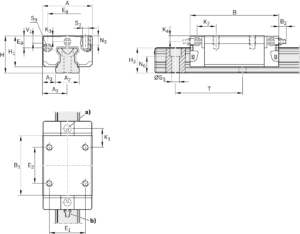

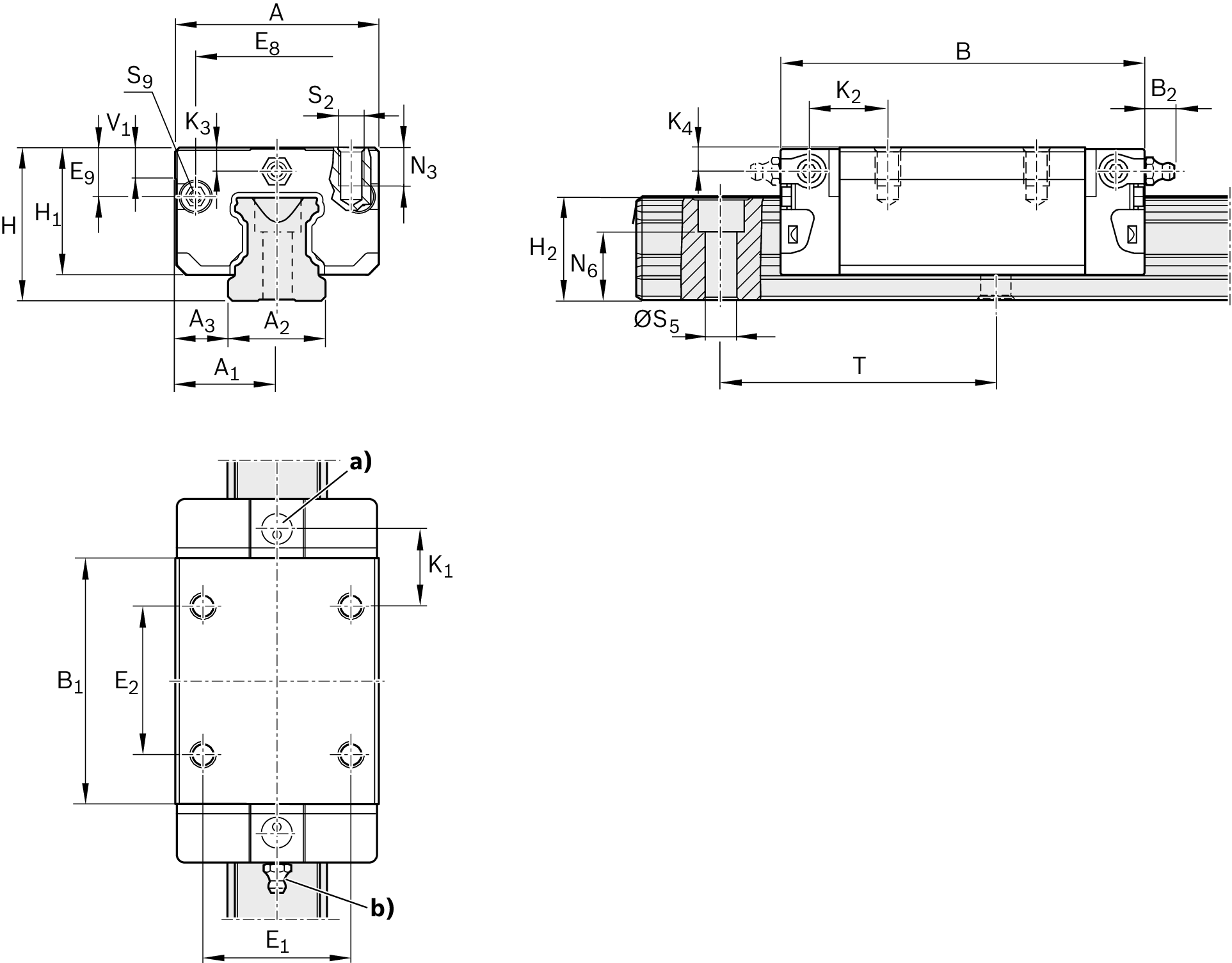

| Dimension A (profiled rail systems) [mm] | 34 |
| Dimension B (profiled rail systems) [mm] | 58.2 |
| Dimension B1 [mm] | 39.2 |
| Dimension H [mm] | 24 |
| Dimension T1 min (profiled rail systems) [mm] | 12 |
