Bosch Rexroth R108361620 LSAFT-A-16 DD
Bosch Rexroth Lineair kogellager-eenheid: R108361620 LSAFT-A-16 DD
- Deze lineair kogellager-eenheid is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Bouwgrootte -16-
- Binnen ø 16 mm
- Buiten ø 26 mm
- Lengte 84 mm
- Serie LSAFT
Uitverkocht
Eigenschappen van deze kogelbus eenheid
| Productcode: | 10130920 |
| Binnen: | 16mm |
| Gewicht: | 0,285kg |
| Serie: | Super serie (LSAFT) |
| Temperatuurbereik: | -10 tot +80 °C |
| Uitvoering: | gesloten uitvoering |
| Drukhoekcompensatie: | correctie uitlijningsfouten tot 30 graden |
| Speling in bedrijf: | niet instelbaar |
| Speciaal kenmerk: | met flens |
| Materiaal: | standaard wentellagersstaal |
| Afdichting: | volledig afgedicht |
| Merk: | BOSCH REXROTH |
Informatie over Lineair kogellager-eenheid: R108361620 LSAFT-A-16 DD
Aluminium kogelbuseenheid voorzien van flens en is geschikt voor een asdiameter van 16 mm. Deze lineaire set heeft twee kogelbussen uit de serie Super LB A. Van dit type is de radiale speling niet instelbaar.
Artikelnummer fabrikant: R108361620
Naam: LSAFT-A-16 DD
Gerelateerde downloads
Alles over Bosch Rexroth
R108361620 LSAFT-A-16 DD is een kogelbus eenheid gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Jammer genoeg is R108361620 LSAFT-A-16 DD niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.

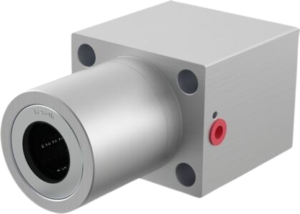

LINEAIR-SET LSAFT-A-16-DD
| Productkenmerken |
R108361620
|
|---|---|
| Shaft diameter d [mm] | 16 |
| Format of linear bushings | FT – Flanged, tandem |
| Series | Super A (with self-alignment feature) |
| Dynamic load capacity C [N] | 1660 |
| Footnote dynamic load capacity C | Load capacity when both linear bushings are under equal load. |
| Static longitudinal moment load capacity ML0 [Nm] | 22 |
| Max. acceleration amax [m/s²] | 150 |
| Maximum permissible linear speed vmax [m/s] | 3 |
| Note: Maximum permissible speed vmax | Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. Tests have shown total travel from 50 • 105 m to 100 • 105 m without failure. |
| Dynamic longitudinal moment load capacity ML [Nm] | 35 |
| Outer diameter D [mm] | 26 |
| Static load capacity C0 [N] | 1060 |
| Footnote static load capacity C0 | Load capacity when both linear bushings are under equal load. |
| Mass m [g] | 0.32 |

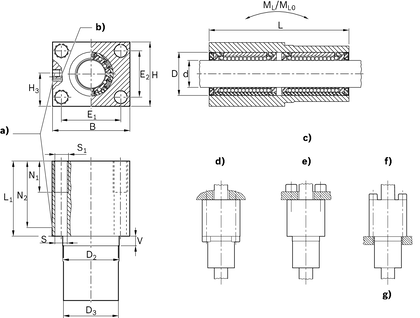

| Dimension H [mm] | 40 |
| Permissible ambient temperature | – 10 °C … + 80 °C |
| Footnote friction force FR | Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication. |
| Breakaway force [N] | 2 |
| Weight [kg] | 0.29 |
| Dimension D [mm] | 26 |
| Dimension D3 [mm] | 35 |
| Dimension E1 [mm] | 38 |
| Dimension E2 [mm] | 28 |
| Dimension H3 [mm] | 22 |
| Dimension B [mm] | 50 |
| Dimension L | 84 |
| Dimension L1 | 50 |
| Dimension N1 [mm] | 18 |
| Dimension N2 [mm] | 40 |
| Dimension D2 g7 [mm] | 35 |
| Dimension V [mm] | 10 |
| Dimension S [mm] | 6.6 |
