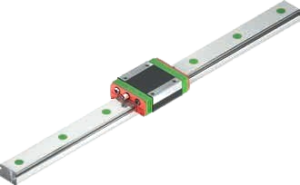

Een miniatuur lineaire geleiding van de MG serie is speciaal voor de meest compacte toepassingen.
Deze Hiwin geleiding absorbeert belastingen in alle richtingen en is bijzonder stijf en nauwkeurig.
Door zijn compacte en lichte ontwerp is het bijzonder geschikt voor gebruik in kleine apparaten

Leverbare uitvoeringen:

• MGN-serie
  Deze kan belast worden in alle richtingen en is zeer stijf. Door zijn zeer geringe gewicht en compacte afmetingen is deze zeer geschikt voor kleinere applicaties.
  De MGN-serie is alleen leverbaar als blokwagen waarbij de C-blokwagen een normale lengte heeft en de “H” ongeveer 38% langer is.
• MGW-serie
  Deze heeft dezelfde eigenschappen als de MGN-serie. De MGW-serie heeft een “veel” bredere profielrail waardoor deze lineaire geleiding zeer geschikt is voor hogere belastingen.
  De MGW-serie is alleen leverbaar als blokwagen  waarbij de “C” blokwagen een normale lengte heeft en de “H” ongeveer 38% langer is.​

Kenmerken:

1. Kogelomloopgeleiding met twee kogelbanen
2. Gotisch loopvlakprofiel
3. Een borging zorgt ervoor dat de kogels er niet uitvallen bij het demonteren van de wagen.
4. Het blok van de loopwagen en kogels zijn van RVS
5. Profielrail is van RVS
6. Smeernippel is mogelijk voor de MGN/W15.
7. Standaard eindafdichting

Voordelen:

• Zeer compacte en stijve constructie
• Gering eigen gewicht en inbouwafmetingen
• Hoge nauwkeurigheid
• Hoge belastbaarheid in alle richtingen
