INA KWVE15 -B-S-V1-G1

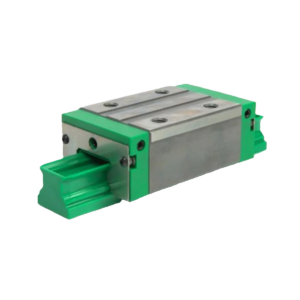

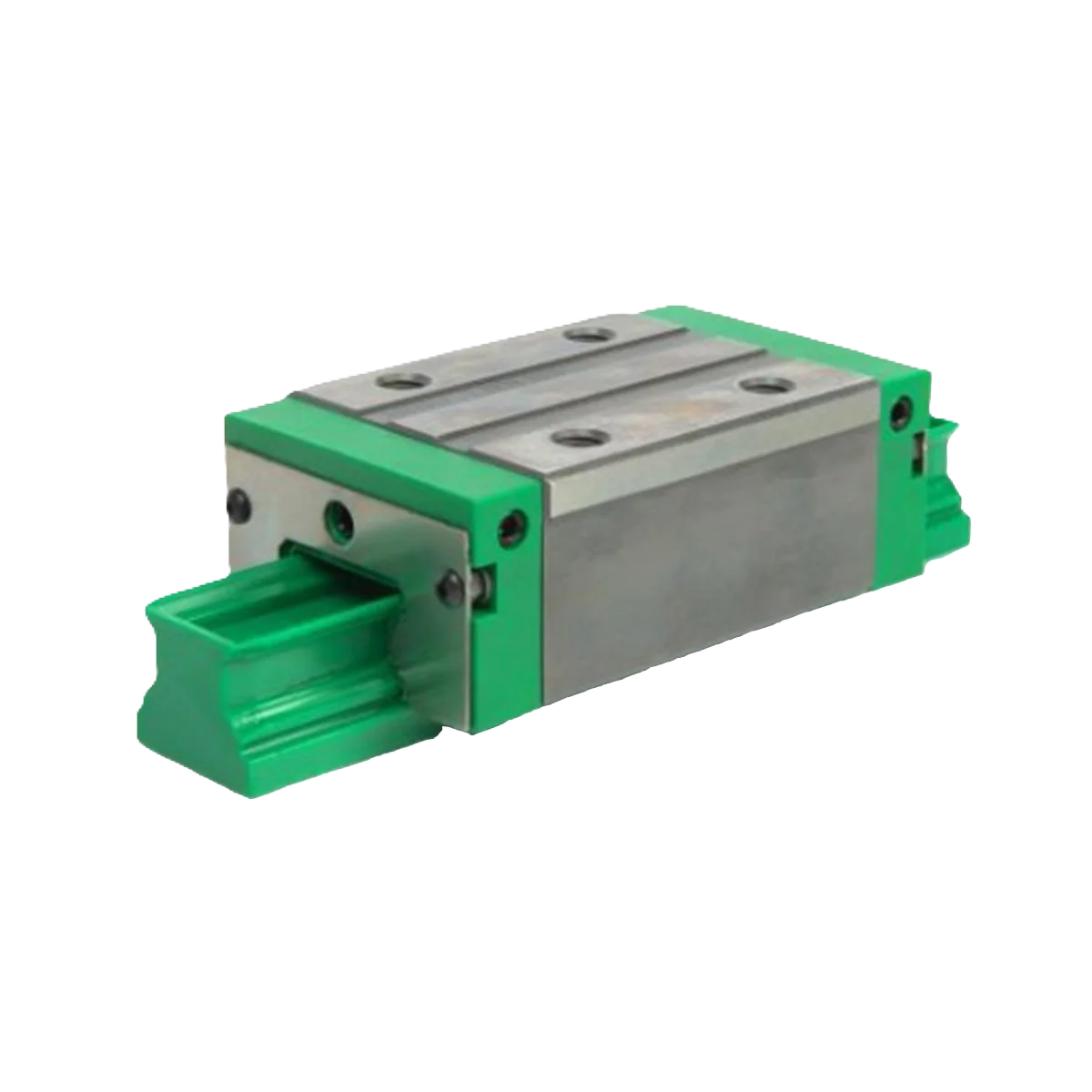

INA Loopwagen: KWVE15 -B-S-V1-G1
- Voorraad: 2 stuks
€82,35 / stuk
excl. btw- Vandaag besteld, morgen verstuurd
- Direct uit voorraad leverbaar
- Technisch advies van vakmensen
Op voorraad
Eigenschappen van deze loopwagen
| Productcode: | 10101182 |
| Gewicht: | 0,166kg |
| EAN: | 4054362965053 |
| Uitvoering: | smalle uitvoering |
| Bouwvorm: | blokwagen |
| Soort wentellichaam: | kogels |
| Kogel-/rollenrijen: | vierrijig |
| Kogelketting: | zonder kogelketting |
| Afdichting: | eindafdichtingen en lengtesafdichtingen |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Tolerantie: | INA G1 |
| Temperatuurbereik: | -10 tot +80 °C |
| Materiaal: | staal, kunststof |
| Voorspanning: | lichte voorspanning |
| Serie: | serie 15 |
| Merk: | INA |
Informatie over Loopwagen: KWVE15 -B-S-V1-G1

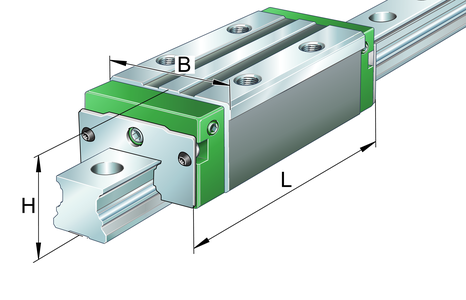

Main Dimensions & Performance Data H 24 mm height system B 34 mm width carriage L 61,2 mm overall length carriage C 7.200 N dynamic load rating 1 C0 14.500 N static load rating 1 M0x 150 Nm static moment rating about X axis M0y 100 Nm static moment rating about Y axis M0z 100 Nm static moment rating about Z axis ≈m 0,16 kg Weight […]
Gerelateerde downloads
Kies de juiste loopwagen
Weet je niet zeker of de KWVE15 -B-S-V1-G1 de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over INA
KWVE15 -B-S-V1-G1 is een loopwagen gefabriceerd door INA.
INA is een toonaangevende fabrikant van precisiecomponenten voor lineaire geleidingen en motion control systemen, bekend om hun innovatieve oplossingen en hoge kwaliteit.
Meer over INAHulp van een deskundige nodig?
Weet je niet zeker of de KWVE15 -B-S-V1-G1 de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.

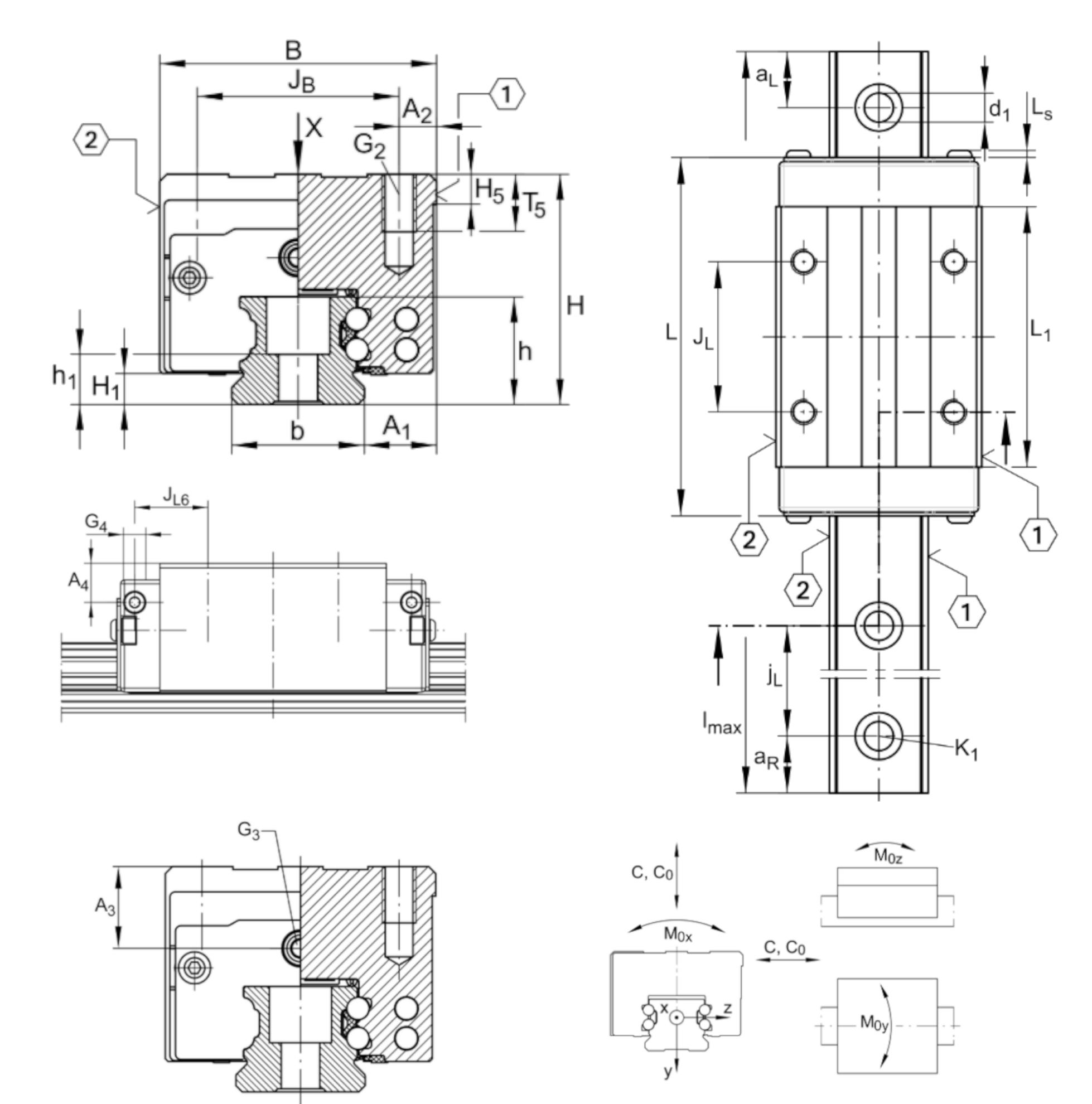

| H |
