THK HSR-15 K

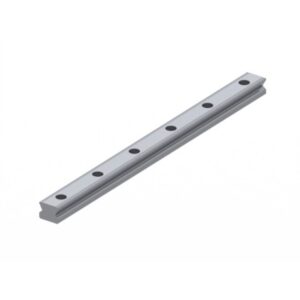

THK Rail: HSR-15 K
- Deze rail is momenteel helaas niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact op voor deskundig advies of als je vragen hebt over de levertijd van dit product.
- Hoogwaardige kwaliteit rails
- Speciaal voor HSR
- Bevestiging onderaf
- Leverbaar in diverse lengtes
Uitverkocht
Eigenschappen van deze profielrail
| Productcode: | 10196786 |
| Hoogte: | 15mm |
| Breedte: | 15mm , standaard |
| Gewicht: | 1,5kg / 1000 mm |
| Fabriekslengte: | 130mm |
| Kleinste afstand tussen de gaten: | 6mm |
| Grootste afstand tussen de gaten: | 53mm |
| Afstand tussen boringen: | 60mm |
| Diameter: | 7,5mm |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | THK normale precisie |
| Bevestiging: | bevestiging onderaan |
| Aantal loopbanen: | 4 |
| Serie: | serie 15 |
| Meegeleverde afsluitkap: | niet noodzakelijk |
| Passende loopwagen: | HSR15 |
| Demonteerbare wentellichamen: | kogels |
| Uitvoering: | standaard uitvoering |
| Materiaal: | staal |
| Merk: | THK |
Informatie over Rail: HSR-15 K
De THK HSR-15 K is een standaard rail waarbij de bevestiging van de loopwagen van onderaf moet.
Gerelateerde downloads
Hulp van een deskundige nodig?
Jammer genoeg is HSR-15 K niet op voorraad. We helpen je graag met het vinden van een goed alternatief. Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
HSR serie van THK
De HSR serie van THK is de standaard serie lineaire geleiding van dit merk. Deze railgeleiding is voorzien van 4 kogelbanen onder een hoek van 45°. Hierdoor zijn de nominale belastingen die op de loopwagen kunnen worden uitgeoefend hetzelfde in alle 4 de richtingen. De HSR uitvoering is bijna overal inzetbaar waar een lineaire geleiding gewenst is.
Deze serie is niet voorzien van een kogelketting.
Verschillende uitvoeringen:
- HSR-C en XC
Standaard flenswagen voorzien van tapgaten. Speciaal voor toepassingen waar geen ruimte is voor een bout en moer montage - HSR-LC en XLC
Hetzelfde als bij 1 alleen met een langere lengte. Hierdoor heeft deze meer draagvermogen - HSR- R en XR
Standaard blokwagen - HSR-LR en XLR
Hetzelfde als bij 3 alleen met een langere lengte. Hierdoor heeft deze meer draagvermogen
Daarnaast heeft deze serie ook een aantal bijzondere uitvoeringen zoals bijvoorbeeld zeer grote bouwgroottes, montage gaten aan de zijkant van de loopwagen en is het mogelijk om de flenswagen te bestellen met gaten zonder tap.
