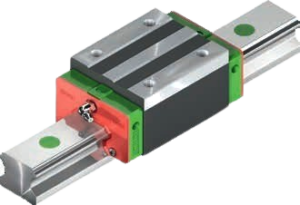

Deze standaard lineaire geleiding van Hiwin is geschikt voor hoge belastingen en geeft een grote stijfheid.

Leverbare loopwagens:

• Blokwagen: leverbaar in de HGH en de QHH series waarbij de CA blokwagen een normale lengte heeft en de HA ongeveer 20% langer is.
• Lage blokwagen: leverbaar in de HGL serie waarbij de CA blokwagen een normale lengte heeft en de HA ongeveer 20% langer is.
• Flenswagen: leverbaar in de HGW en de QHW series waarbij de CC blokwagen een normale lengte heeft en de HC ongeveer 20% langer is.

Kenmerken van deze serie:

1. Kogelomloopgeleiding met vier kogelbanen
2. Contacthoek van 45° t.a.v. de kogelbanen
3. Kogelklemlijsten die zorgen dat de kogels er niet uitvallen bij demontage van de wagen.
4. Meerdere soorten afdichtingen mogelijk.
5. Zes(!) aansluitmogelijkheden voor smeernippels/smeeradapters.
6. SyncMotion-technologie ( QH-serie )

Voordelen:

• Uitwisselbaar, spelingsvrij.
• Hoge nauwkeurigheid en een grote stijfheid.
• Hoge belastbaarheid in alle richtingen.
• Betere gelijkloop eigenschappen(QH-serie)..
• Onderhoudsarm (QH-serie).
• Stillere werking (QH-serie)

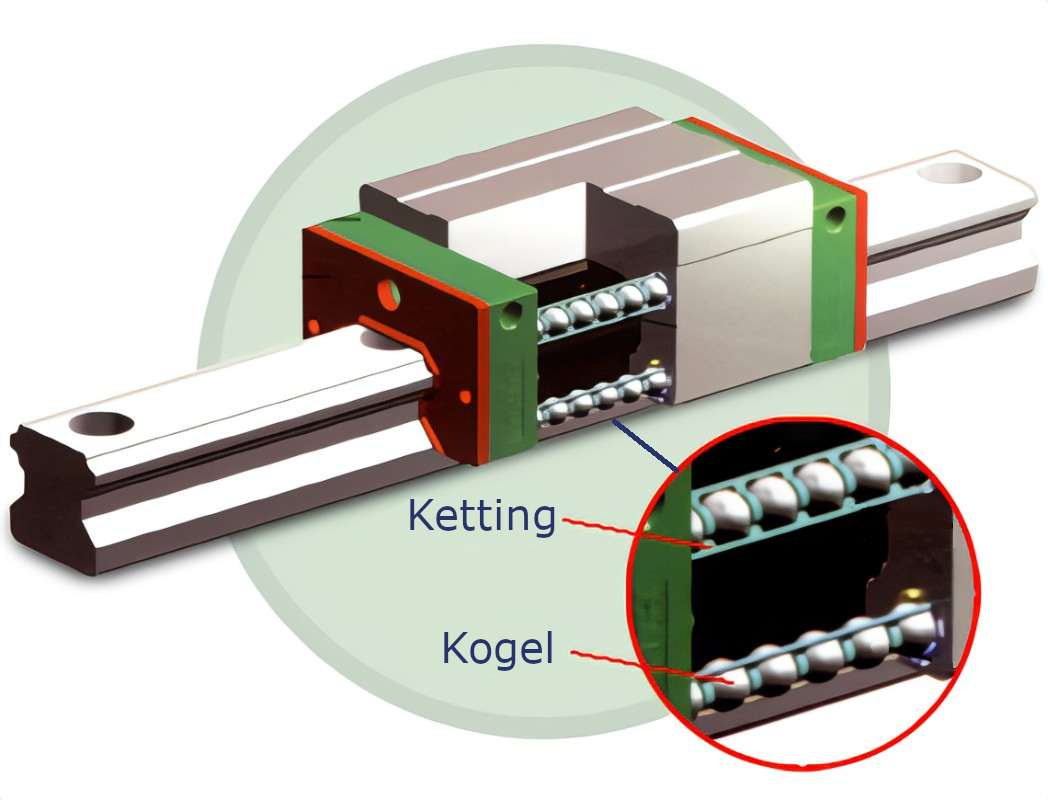

Hiwin Synchmotion technologie is een innovatieve oplossing voor het verbeteren van de prestaties en nauwkeurigheid van lineaire geleidingen. Het maakt gebruik van een speciaal ontworpen ketting die de kogels in de loopwagen gelijkmatig verdeelt over de rail. In deze ketting kan de kogel vrij bewegen maar heeft een vaste plaats in de ketting. Hierdoor vermindert de wrijving, het geluid, de trillingen en de slijtage van de geleiding.
Hiwin Synchmotion technologie biedt ook een hogere stijfheid, een betere dynamische belasting en een langere levensduur dan conventionele lineaire geleidingen.
Het aanwezig zijn van een kogelketting is te herkennen aan de letter “Q” in de benaming.
