THK HDR15 LCSS
THK Loopwagen: HDR15 LCSS
- Voorraad: 6 stuks
€63,00 / stuk
excl. btw- Bouwgrootte -15-
- Zonder kogelketting
- Flenswagen
- Standaard hoogte
- Lange uitvoering
- Normale precisie
- Normale voorspanning
Op voorraad
Eigenschappen van deze loopwagen
| Productcode: | 10192120 |
| Gewicht: | 0,28kg |
| Tolerantie: | THK normale precisie |
| Afdichting: | eindafdichtingen, lengtesafdichtingen en binnenafdichtingen |
| Kogelketting: | zonder kogelketting |
| Smering & onderhoud: | nasmeerbaar (over de smeernippel) |
| Uitvoering: | brede, lange uitvoering |
| Voorspanning: | normale voorspanning |
| Materiaal: | staal, kunststof |
| Temperatuurbereik: | -20 tot +80 °C |
| Bouwvorm: | flenswagen |
| Soort wentellichaam: | kogels |
| Kogel-/rollenrijen: | vierrijig |
| Serie: | serie 15 |
| Merk: | THK |
Informatie over Loopwagen: HDR15 LCSS
De lineaire geleiding HDR15 LCSS van het merk THK is een lange flenswagen van bouwgrootte -15-.
Gerelateerde downloads
Kies de juiste loopwagen
Weet je niet zeker of de HDR15 LCSS de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Hulp van een deskundige nodig?
Weet je niet zeker of de HDR15 LCSS de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.

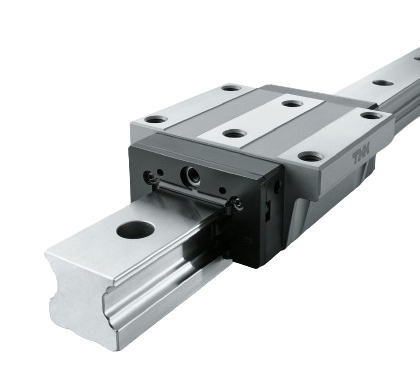

THK HDR serie

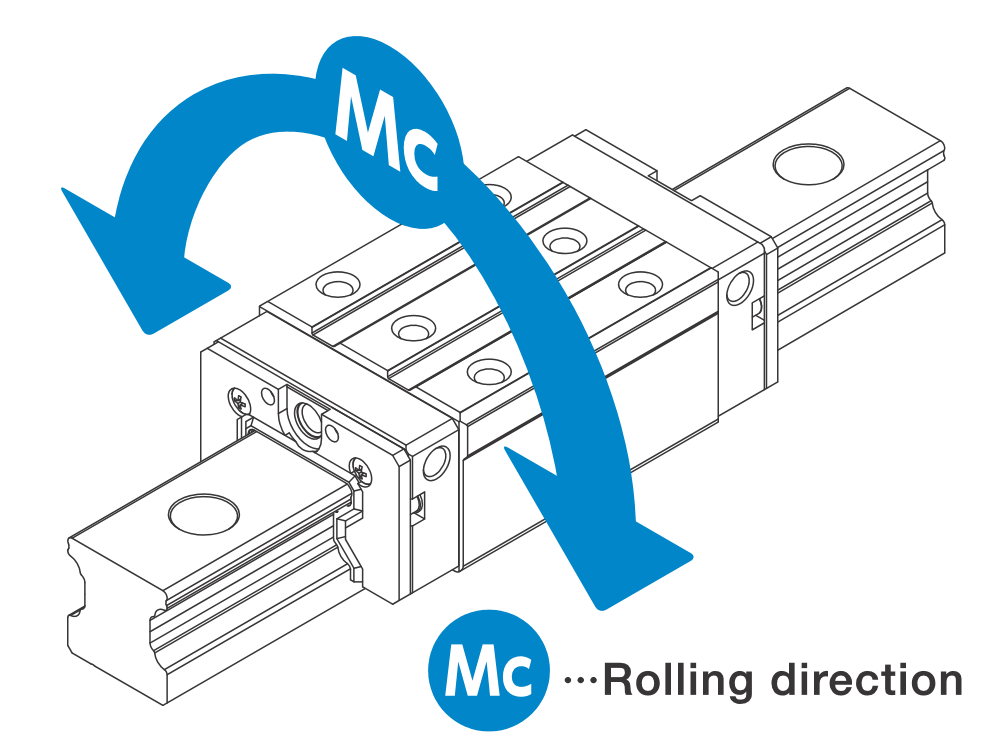

De HDR is een lineaire geleiding die speciaal gemaakt is om weerstand te geven tegen rollende krachten (Mc). Hierdoor is deze uitermate geschikt als enkele profielrail in bijvoorbeeld een opstelling met een spindel. Dit wordt mogelijk gemaakt doordat de kogelbanen van de profielrail in een “O’ opstelling staan waardoor de loopwagen extra bestand is tegen rol momenten.
Kenmerken:
- De HDR serie is zeer geschikt voor toepassingen met 1 rail.
- De HDR kan een constructie (bijv. lineaire tafel) compacter en lichter maken.
- De kogelbanen van deze serie bevinden zich aan de zijkanten van de rail waardoor er standaard al een goede afdichting is.
- Leverbaar in 8 bouwgroottes.
- Leverbaar in flens- en blokwagen uitvoering.
Uitvoeringen:
- HDR-C is een standaard flenswagen
- HDR-LC is een lange flenswagen
- HDR-R is een standaard blokwagen
- HDR-LR is een lange blokwagen
- HDR-V is een lage standaard blokwagen
- HDR-LV is een lage en lange blokwagen
- HDR-UV is een compacte blokwagen
- HDR-UW is een lange compacte blokwagen
- HDR-US is een compacte flenswagen
- HDR- UT is een lange compacte flenswagen
De flenswagens zijn voorzien van tapgaten waardoor het ook mogelijk is om iets vanaf de onderzijde te monteren.
De compacte loopwagens zijn lager (M) dan de lage loopwagens wat belangrijk is bij weinig inbouwruimte.
De langere loopwagens kunnen natuurlijk meer krachten aan.
