THK HDR-35

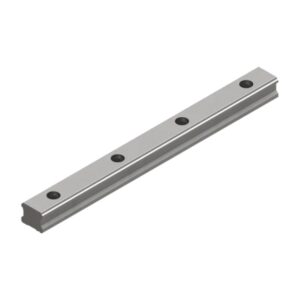

THK Rail: HDR-35
- Voorraad: 100 stuks
€24,71 / 100mm
excl. btw- Hoogwaardige kwaliteit rails
- Speciaal voor HDR
- Leverbaar in diverse lengtes
Op voorraad
Eigenschappen van deze profielrail
| Productcode: | 10192216 |
| Hoogte: | 34mm |
| Breedte: | 34mm , standaard |
| Gewicht: | 6,5kg / 1000 mm |
| Fabriekslengte: | 3000mm |
| Kleinste afstand tussen de gaten: | 10mm |
| Grootste afstand tussen de gaten: | 70mm |
| Afstand tussen boringen: | 80mm |
| Diameter: | 14mm |
| Tolerantie: | THK normale precisie |
| Demonteerbare wentellichamen: | kogels |
| Passende loopwagen: | HDR35 |
| Temperatuurbereik: | -10 tot +100 °C |
| Bevestiging: | bevestiging bovenaan |
| Serie: | serie 35 |
| Materiaal: | staal |
| Aantal loopbanen: | 4 |
| Meegeleverde afsluitkap: | CV8 |
| Merk: | THK |
Informatie over Rail: HDR-35
De HDR-35 rail van het merk THK is een standaard rail leverbaar in verschillende lengtes.
Gerelateerde downloads
Kies de juiste profielrail
Weet je niet zeker of de HDR-35 de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Hulp van een deskundige nodig?
Weet je niet zeker of de HDR-35 de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
THK HDR serie
De HDR is een lineaire geleiding die speciaal gemaakt is om weerstand te geven tegen rollende krachten (Mc). Hierdoor is deze uitermate geschikt als enkele profielrail in bijvoorbeeld een opstelling met een spindel. Dit wordt mogelijk gemaakt doordat de kogelbanen van de profielrail in een “O’ opstelling staan waardoor de loopwagen extra bestand is tegen rol momenten.
Kenmerken:
- De HDR serie is zeer geschikt voor toepassingen met 1 rail.
- De HDR kan een constructie (bijv. lineaire tafel) compacter en lichter maken.
- De kogelbanen van deze serie bevinden zich aan de zijkanten van de rail waardoor er standaard al een goede afdichting is.
- Leverbaar in 8 bouwgroottes.
- Leverbaar in flens- en blokwagen uitvoering.
Uitvoeringen:
- HDR-C is een standaard flenswagen
- HDR-LC is een lange flenswagen
- HDR-R is een standaard blokwagen
- HDR-LR is een lange blokwagen
- HDR-V is een lage standaard blokwagen
- HDR-LV is een lage en lange blokwagen
- HDR-UV is een compacte blokwagen
- HDR-UW is een lange compacte blokwagen
- HDR-US is een compacte flenswagen
- HDR- UT is een lange compacte flenswagen
De flenswagens zijn voorzien van tapgaten waardoor het ook mogelijk is om iets vanaf de onderzijde te monteren.
De compacte loopwagens zijn lager (M) dan de lage loopwagens wat belangrijk is bij weinig inbouwruimte.
De langere loopwagens kunnen natuurlijk meer krachten aan.
