Hiwin EG/QE serie

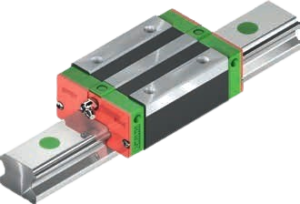

Hiwin Kogelomloopgeleiding: EG/QE serie
- Kleine inbouwmaten
- Ideaal voor krappe inbouwruimtes
- Optioneel leverbaar met kogelketting
Eigenschappen van deze kogelomloopgeleiding
| Productcode: | |
| Merk: | HIWIN |
Informatie over Kogelomloopgeleiding: EG/QE serie
Compacte serie lineaire geleiding speciaal voor toepassingen met beperkte inbouwruimte. Deze serie heeft vier kogelbanen en is door zijn geringe inbouwhoogte zeer geschikt voor toepassingen met krappe inbouwruimte. Toch heeft de EG-serie dezelfde eigenschappen als de HG-serie: hoog draagvermogen, lage verplaatsingskrachten en hoog rendement. Leverbare uitvoeringen: Blokwagen: leverbaar in de EGH en de QEH series waarbij […]
Gerelateerde downloads
Kies de juiste kogelomloopgeleiding
Weet je niet zeker of de EG/QE serie de juiste kogelomloopgeleiding is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Documenten van Hiwin
Hulp van een deskundige nodig?
Weet je niet zeker of de EG/QE serie de juiste kogelomloopgeleiding is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Compacte serie lineaire geleiding speciaal voor toepassingen met beperkte inbouwruimte.
Deze serie heeft vier kogelbanen en is door zijn geringe inbouwhoogte zeer geschikt voor toepassingen met krappe inbouwruimte.
Toch heeft de EG-serie dezelfde eigenschappen als de HG-serie: hoog draagvermogen, lage verplaatsingskrachten en hoog rendement.
Leverbare uitvoeringen:
- Blokwagen: leverbaar in de EGH en de QEH series waarbij de SA blokwagen een normale lengte heeft en de CA ongeveer 38% langer is.
- Flenswagen: leverbaar in de EGW en de QEW series waarbij de SC flenswagen een normale lengte heeft en de CC ongeveer 38% langer is.
Kenmerken:
- Kogelomloopgeleiding met vier kogelbanen
- Contacthoek van 45° t.a.v. de kogelbanen
- Kogelklemlijsten zorgen ervoor dat de kogels er niet uitvallen bij het demonteren van de wagen.
- Meerdere soorten afdichtingen mogelijk.
- Zes aansluitmogelijkheden voor smeernippels/smeeradapters.
- SyncMotion-technologie ( QE-serie )
Voordelen:
- Uitwisselbaar, spelingsvrij
- Lage inbouwhoogte (compact)
- Hoge nauwkeurigheid
- Hoge belastbaarheid in alle richtingen.
- Betere gelijkloop eigenschappen(QE-serie).
- Onderhoudsarm (QE-serie).
- Stillere werking (QE-serie)
