Maak de juiste keuze voor een lineaire geleiding

De voor en nadelen in een handig overzicht

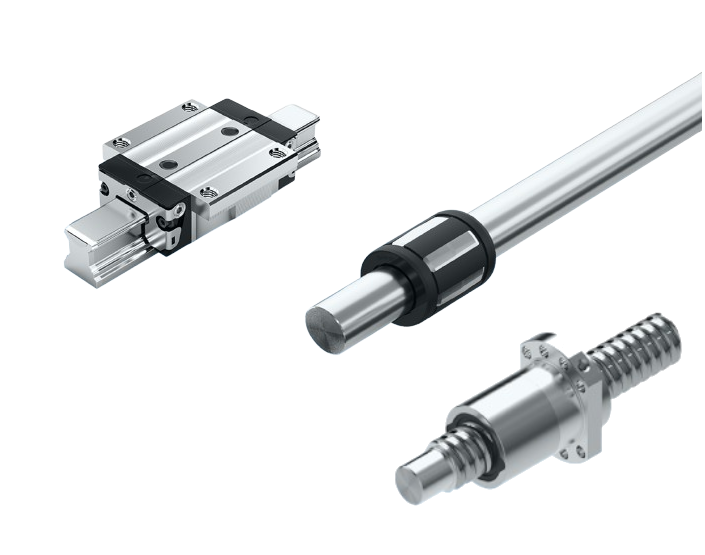

Hieronder vindt u de voor- en nadelen van profielrailgeleidingen, kogelbusgeleidingen en spindelgeleiding in een handig overzicht.

Kenmerk	Profielrailgeleiding	Kogelbusgeleiding	Spindelgeleiding
Voordelen
	Hoge nauwkeurigheid en stijfheid	Lage wrijving waardoor je een soepele beweging hebt	Zeer nauwkeurige positionering
	Zeer geschikt voor zware belastingen	Simpel en doeltreffend ontwerp. Onderhoudsvriendelijk	Kan hoge krachten overbrengen. Geschikt voor zware toepassingen
	Geschikt voor hoge snelheden en grote versnellingen	Geschikt voor lichtere belastingstoepassingen	Zeer gecontroleerde en precieze beweging
	Goede herhalingsnauwkeurigheid	Goedkoper in aanschaf	Veel kracht bij lagere snelheden mogelijk
Nadelen
	Hogere kosten in vergelijking met kogelbusgeleiding	Minder geschikt voor nauwkeurige toepassingen	Beperkte snelheid en maakt meer geluid
	Complexer ontwerp en onderhoud	Minder geschikt voor zware toepassingen	Onderhoudsintensief en hogere slijtage
	Gevoelig voor vuil en slijtage. Smering vereist	Een beetje gevoelig voor vuil en slijtage. Smering vereist	Minder geschikt voor hoge snelheden
	Geluidsniveau kan behoorlijk zijn bij hoge snelheden		Kostbaar bij hoge nauwkeurigheidsklasse
Toepassing
	CNC- machines, robotica, Pick and Place, automatiseringslijnen, medische apparatuur	Verpakkingsmachines, assemblagelijnen, 3-D printers, kantoormeubilair.	CNC-machines,Hijs- en hefmachines, Laboratorium-apparatuur, Draaimachines
	Daar waar hoge belastingseisen nodig zijn	Lichte tot middelzware belastingen	Hoge precisie en/of kracht
	Dynamische belastingen		constante snelheid en kracht
Snelheid	+++	++	+-
Belastings-capaciteit	+++	+-	+++*
Precisie	+++	+	++++
Onderhoud	+	++	+-
Prijs	+	+++	+-

Conclusie

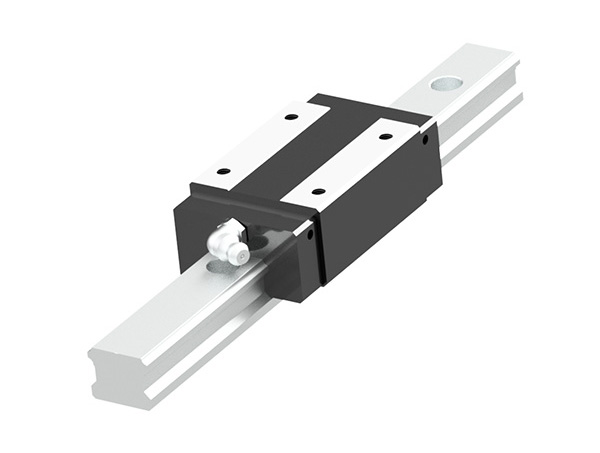

• Profielrailgeleiding:
  biedt hoge precisie, stijfheid en belastingcapaciteit maar is duurder en vereist behoorlijk wat onderhoud
• Kogelbusgeleiding:
  Biedt een gemiddelde precisie, heeft een lagere belastingcapaciteit en is geschikt voor lichtere toepassingen. De goedkoopste van deze drie in aanschaf en onderhoud

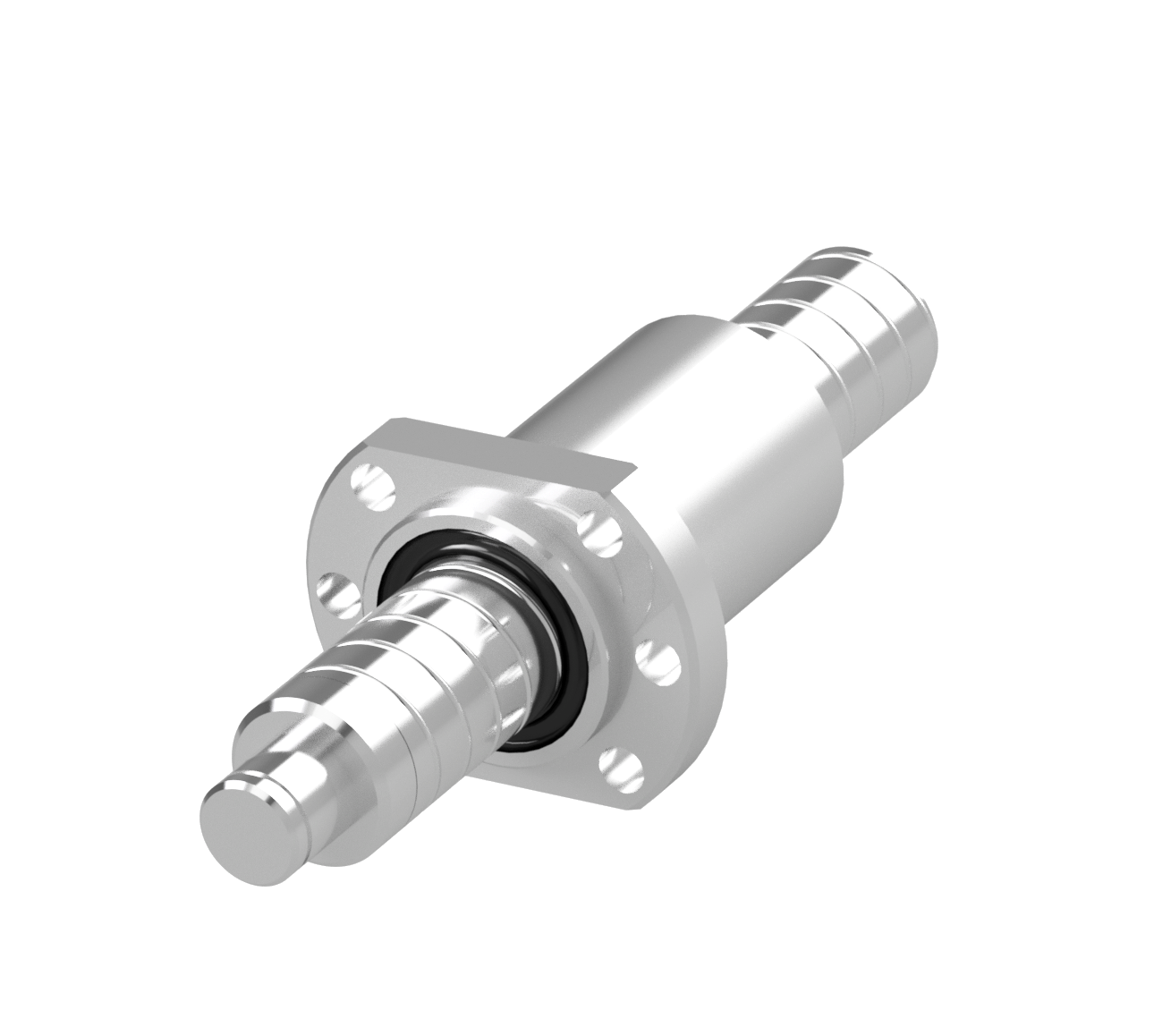

• Spindelgeleiding:
  Biedt de hoogste precisie en is krachtig. Daarentegen is deze minder geschikt voor hoge snelheden eis onderhoud intensiever. Prijstechnisch de duurste maar dit is sterk afhankelijk van de kwaliteit en precisieklasse.

Bovenstaande informatie geldt in het algemeen en is alleen bedoeld als informatie. Er kunnen hier geen rechten aan worden ontleend.
Voor een advies op maat kunt u het beste contact met ons opnemen; wij helpen u graag verder.
